設計原理

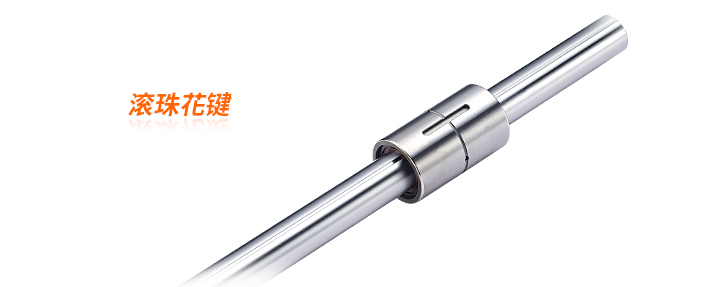

        滾珠花鍵是在花鍵軸外徑上設有3列負荷鋼珠列，并采用哥德牙設計讓3列鋼珠可同時承受順、逆時針之扭矩，以增加使用壽命及剛性。各鋼珠列通過裝在花鍵帽內

的特殊合成樹脂循環器，持續進行整列循環運動，所以，即使將花鍵軸從花鍵帽中抽出，鋼珠也不會脫落。

產品特性

大負荷

因鋼珠滾動溝槽采用特殊加工成型，溝槽采用哥德牙型30°接觸角，在徑向和扭矩方向都具有較大的負荷容量。

旋轉背隙為「零」

通過施加預壓的角接觸構造，使旋轉方向的間隙可為零，從而提高剛性。

高剛性

由于接觸角大，可視情況施加恰當?shù)念A壓，所以能獲得很高的扭矩剛性和力矩剛性。

鋼珠保持型

由于使用循環器，即使將花鍵軸從花鍵帽中抽出，鋼珠也不會脫落。

應用

產業機器人、搬運設備、自動捲線機、ATC自動換刀裝置等。
